Производитель: ОсОО БПП «Рез-Би»
Страна производства: Кыргызская Республика
Наличие и стоимость по запросу

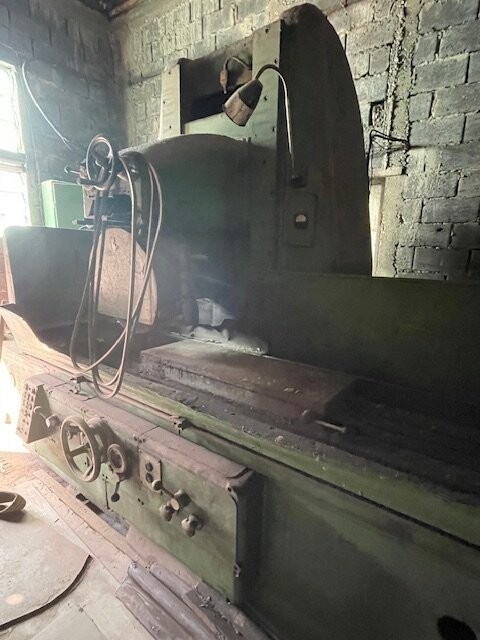

Плоскошлифовальный станок 3Б724 с прямоугольным столом и горизонтальным шпинделем предназначен для шлифования плоскостей различных машиностроительных деталей периферией шлифовального круга и применяется на металлообрабатывающих заводах в мелкосерийном, серийном и массовом производстве.
Шлифуемые изделия в зависимости от материала, формы и размеров крепятся на электромагнитной плите или непосредственно на рабочей поверхности стола.
Стол с обрабатываемым изделием совершает возвратно-поступательное движение по направляющим станины. На тумбе, отлитой заодно со станиной, крепится колонка, по вертикальным направляющим которой перемещается каретка, имеющая горизонтальные направляющие для поперечного перемещения шлифовальной бабки.
Вертикальное перемещение каретки со шлифовальной бабкой может быть:
ручное
прерывистое автоматическое от гидропривода через механизм подачи
ускоренное от электродвигателя
Для облегчения наладки станка 3Б724 предусмотрено ускоренное перемещение каретки со шлифовальной бабкой.
Вертикальная и поперечная подачи шлифовальной бабки при шлифовании осуществляются вручную или автоматически.
Для предохранения во время шлифования шлифуемых изделий от прижогов и тепловых деформаций станок снабжен устройством для подачи охлаждающей жидкости к месту контакта шлифовального круга с изделием. Охлаждающая жидкость очищается шламоуловителем или магнитным сепаратором.
Насосная установка установлена сзади слева станины станка, бак с охлаждающей жидкостью сзади справа.
Электроаппаратура размещена в электрошкафу, в нише тумбы станины и в пульте управления.
Все механизмы и направляющие станка 3Б724 надежно защищены от проникновения абразива и охлаждающей жидкости.
Нагрузка электродвигателя шлифовального круга контролируется специальным указателем.
Блокировочные и защитные устройства обеспечивают безопасность и безаварийность работы на станке.
Управление станком 3Б724 — с пульта управления, расположенного у рабочего места спереди станка, слева.
По особому заказу со станком поставляются приспособления для крепления шлифовального круга высотой 150 мм.
Класс точности ставка П.
Шероховатость обрабатываемой поверхности V7.
